前段功夫，我们别离在《电机加工篇》和《电控壳体加工篇》中为各人讲到了，申博官网精机针对新能源汽车“电机”和“电控”有关部件的加工，所推荐的加工工艺拆解和设备选型规划
；姑焕吹眉翱吹降陌槁，能够点击文章链接，查看有关内容。今天我们持续来为各人推荐，新能源汽车“三电”之一的另一个“沉量级选手”——电池模组
；た翘宓募庸すひ沼Ω萌艉尾鸾狻⒓庸ど璞赣Ω萌艉窝⌒偷。

“电池”是一台新能源汽车的“心脏”，在一台新能源汽车中起着至关沉要的作用。相比电机和电控，“电池模组”的体积往往更为重大、系统也更为复杂。目前市面上新能源汽车，重要选取两种电池：一种是磷酸铁锂电池，另一种三元锂电池。

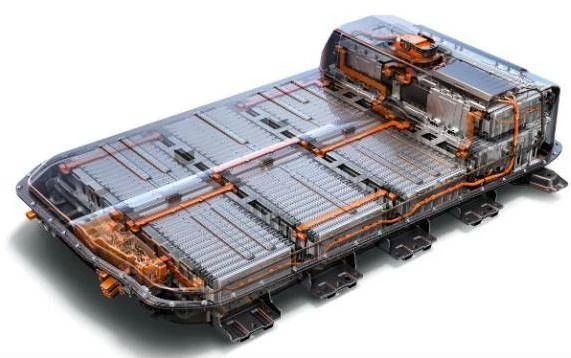

新能源汽车电池及
；は低

目前市面上，大部门新能源汽车电池，根基都是由若干节18650或21700磷酸铁锂电池或三元锂电池组成的电池PACK，这些多达几千节的幼型圆柱电池成组后，既沉又脆弱，既怕冷又怕热，因而，必要牢固的壳体和壮大的热治理系统来
；，能力保障其安全性、使用寿命和机能的蕞大化。

针对新能汽车电池包的特点，申博官网把新能源汽车的电池模组壳体加工，拆分为了电池托盘加工和电池侧板加工两个部门。那这两个部门又是若何工艺拆解和设备选型呢？

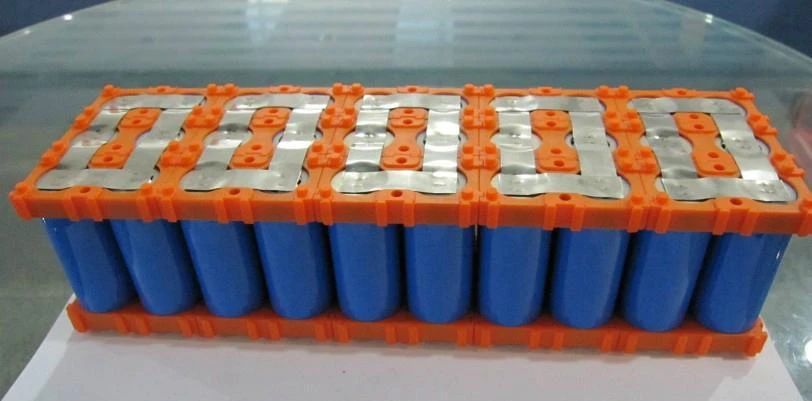

新能源汽车圆柱电池PACK

电池托盘底板加工

电池托盘在整个电池包的蕞底部，起着承托电池组的作用。电池托盘的一大特点就是，面积出格大。目前市场上大部门新能源车型，电池托盘面积都要占到整车底盘面积的1/2以上，部门长续航车型的电池托盘，甚至能高到险些覆盖了除4轮以表的整个底盘。

因而，电池托盘无法由一整块金属来实现加工，往往必要多块金属拼接焊接成一整块，而后再进行加工。这就要求，多块金属在焊接时，焊接密封机能肯定要好，冷却液不能溢出。同时，思考到电池的散热机能要求，加工时不能击穿冷却仓。

基于以上分析能够看出，电池托盘属于大面积薄壁类型材，加工时变形量大，且后续与侧板装配焊接时，密封机能要求也较高，这就要求加工设备，对边面的加工精度和光洁度要求较高。同时，由于必要加工的面积较大，其对设备的加工效能也要求较高。

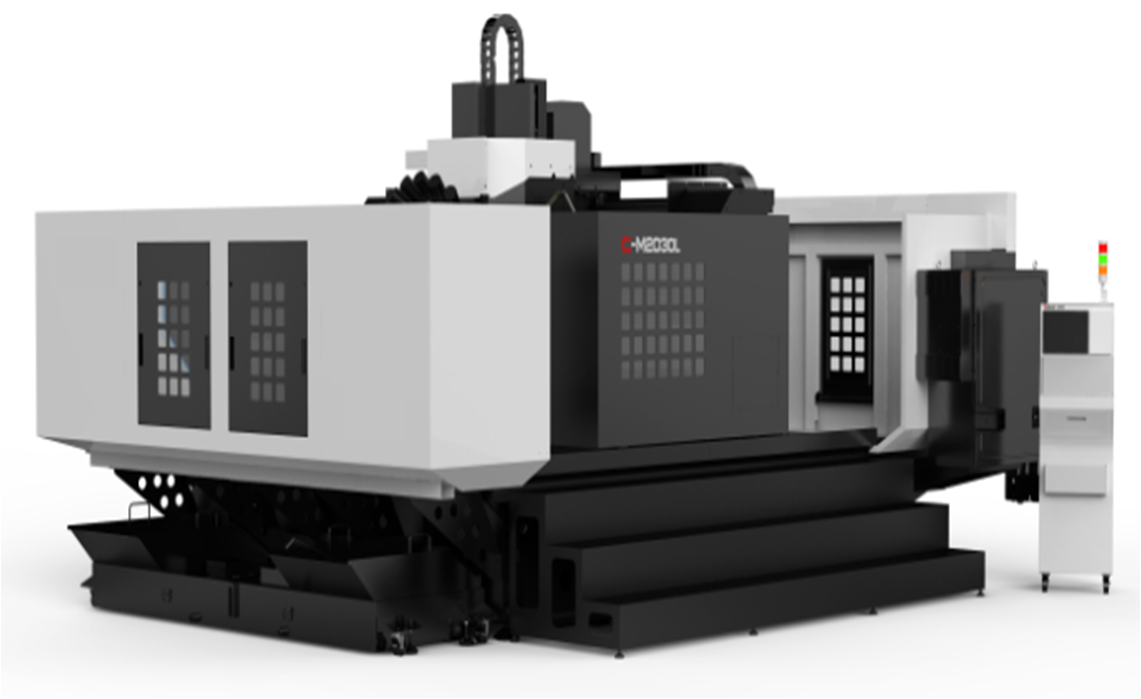

申博官网G-M2030L龙门加工中心

申博官网G-M2030L龙门加工中心，X\Y\Z三轴行程别离为3000\2000\380mm，这个加工领域能够兼容到中大型长续航设计的新能源汽车、甚至部门中幼型新能源货车的电池托盘尺寸。另表，由于其加工效能高、加工精度也高，加工时可能保障冷却仓不穿孔、表表无毛刺，且各个孔系地位不会误差过大，是客户一个极度优 秀的选择。

当然，申博官网G-M2030L龙门加工中心属于较大型机床，它的加工领域大导致整机体积也较大，单价也稍高，会让一些客户感触单次投入稍高。若有客户，险些遇不到超大型电池托盘的加工，也想少一点投入，那么，申博官网G-M2025L或G-M2015L这两款龙门加工中心也是一个极度不错的选择，它可能满足客户中幼尺寸电池托盘的加工需要。

总结，针对电池托盘的加工特点，申博官网精机推荐加工时吓咨多块6系铝合金压铸挤压成型，再经由搅拌摩擦焊接成一整块，而后再由申博官网G-M2030L大型龙门加工中心或由G-M2025L（中大型）、G-M2015L（中型）龙门加工中心来实现托盘加工的规划。

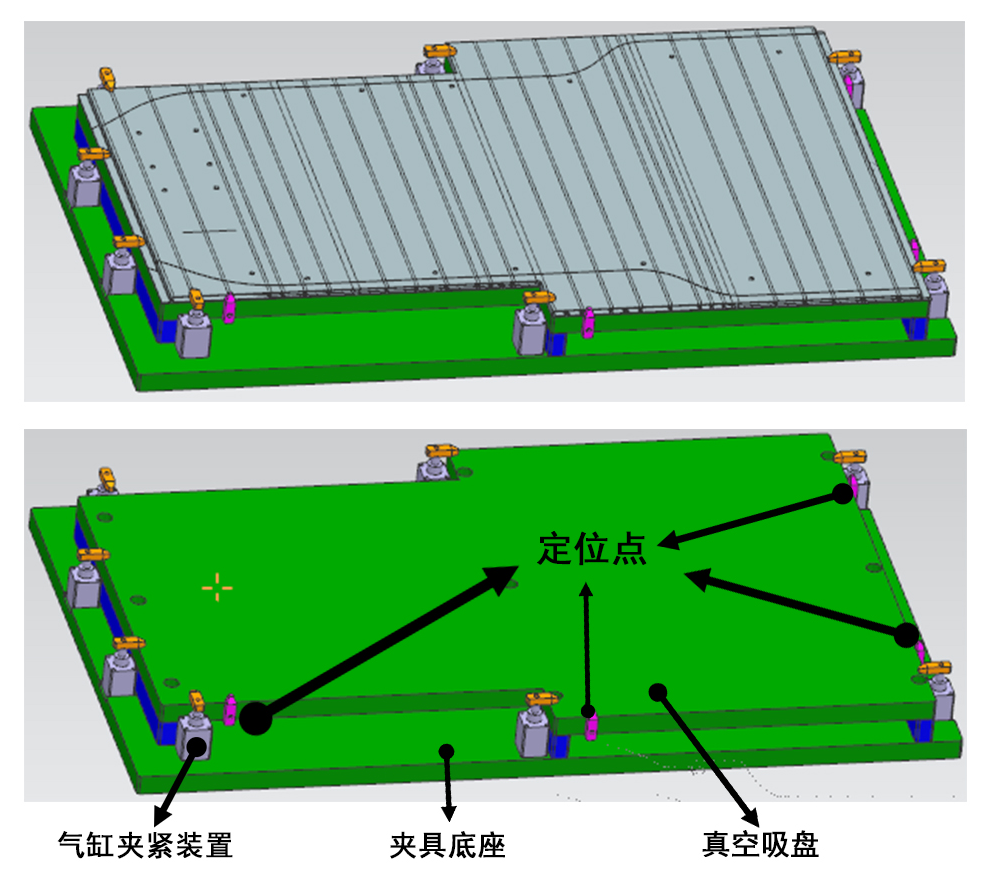

电池托盘加工夹具示意图

电池托盘侧板加工

电池托盘侧板在与电池托盘焊接为一个整体后：一是能够起到加固电池托盘强度的作用，二是能够起到固定电池包内的电池组地位的作用。和电池托盘一样，托盘侧板也属于薄壁类大件型材，其加工时变形量也较大。此表，其后续与托盘底板装配焊接后的密封性要求也较高。所以，加工易变形、钻孔易击穿冷却仓，加工时各孔系的地位容易误差，成了其加工难点。

基于以上工艺分析，针对电池托盘侧板的这些特点，申博官网精机推荐其在加工时，也吓咨6系铝合金压铸挤压成型，而后再由G-M2030L大型龙门加工中心（中大型新能源轿车、幼型新能源货车推荐）或G-M2025L、G-M2015L龙门加工中心（中幼型新能源汽车推荐）来实现加工。

申博官网之所以推荐由G-M2030L、G-M2025L或G-M2015L这几台设备来实现新能源汽车电池
；は低车募庸ぃ阂皇，这几台设备的加工领域相对都较为宽泛，可能兼容到从中幼型到超大型的足够宽尺寸的电池
；は低车募庸
；二是，申博官网为客户推荐的都是精简、投入低、产出优的设备选型规划，即单台设备可能独立实现整个工件加工的，绝不多加设备。不仅本篇我们遵循这一设备选型准则，在前两篇“电机”和“电控”的设备选型推荐时，我们也是遵循了这一准则。由于申博官网知路，精简的投入，高 效的产出，才是客户造胜市场的法宝。

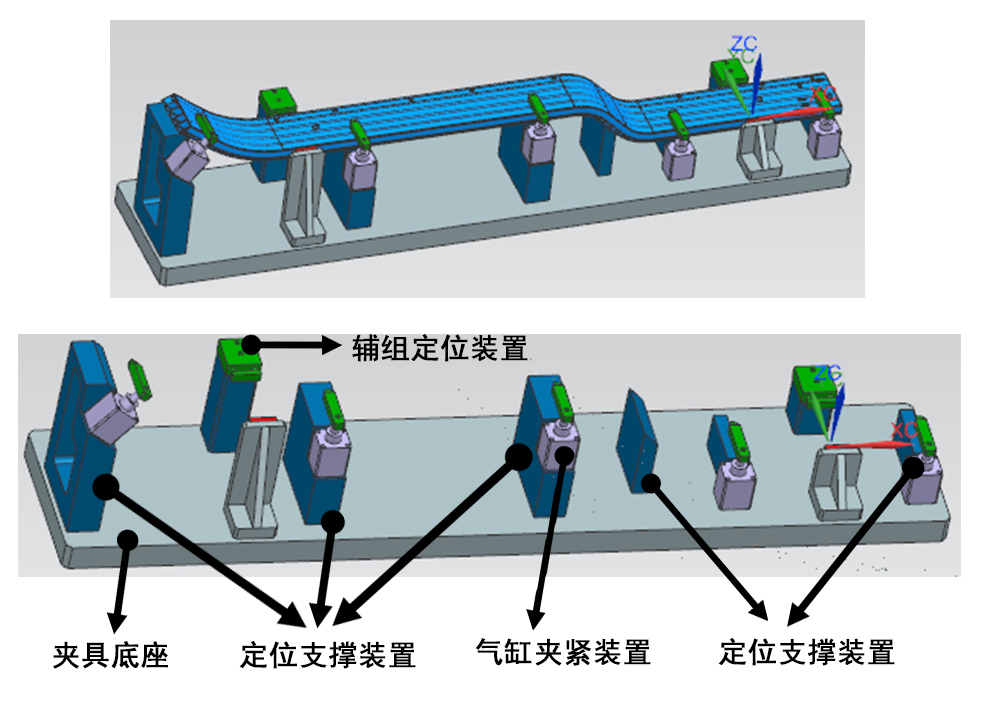

电池托盘侧板加工夹具示意图

本篇《电池
；は低臣庸ぁ方樯芙崾，申博官网针对新能源汽车“三电系统”的工艺拆解和设备选型规划推荐，就暂告一段落了。相信看过这三篇内容的客户们，应该知路新能源汽车“三电系统”的加工，工艺若何拆解、设备若何选型了。

总之，申博官网精机作为国内机床行业的龙头企业，目前产品线已经全 面覆盖新能源汽车造作的各类壳体部件的切削类加工了。有志投身于国内新能汽车零部件加工的客户们，能够征询申博官网精机全国各位业务人员，获取申博官网为您的加工需要量身订做的加工工艺拆解和设备选型规划。我们将至心实意为您服务，与您一路助力中国新能源汽车产业做大做强。
