产品个性
PRODUCT CHARACTERISTICS

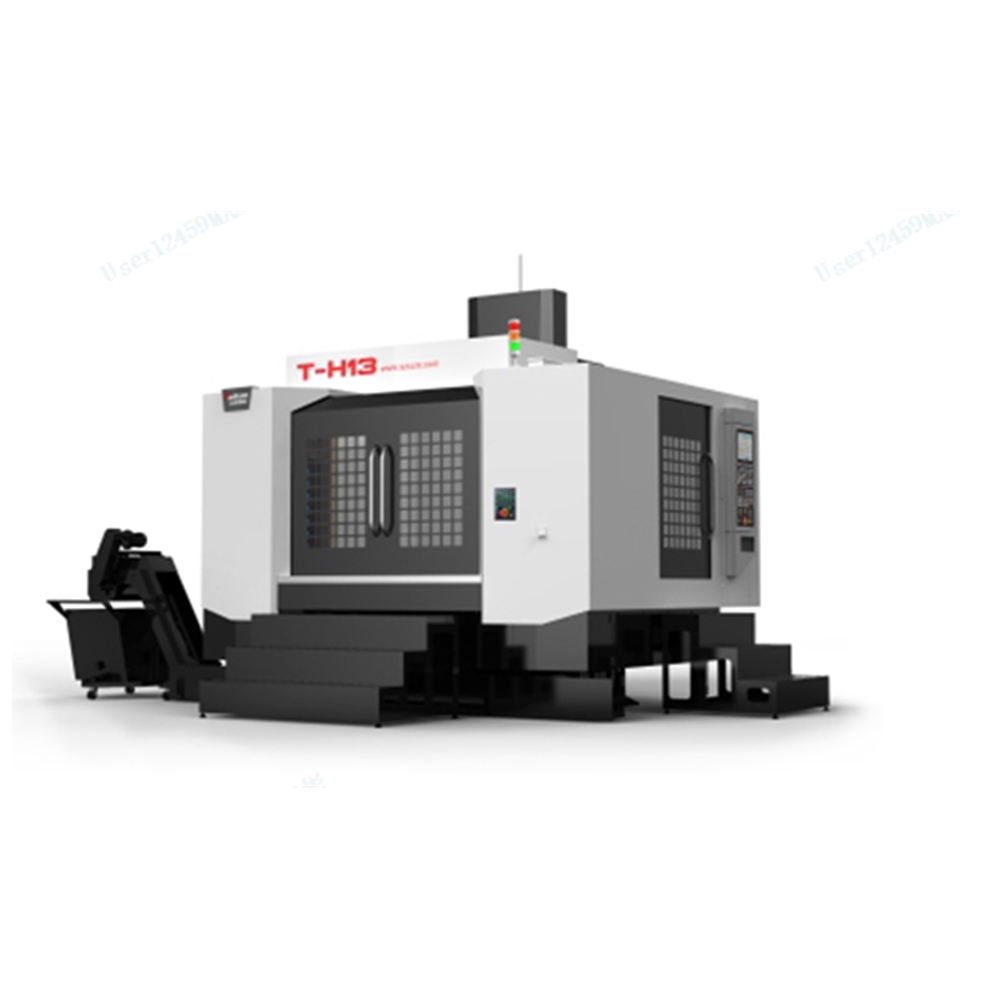

申博官网精机卧式加工中心T-H13具备高快高刚性切削机能：
1、整机结构选取定柱式，十字滑台结构 ；硌∪〕蟛槐涞鬃，高刚性的大跨距人字形立柱，基础大件均选取优质树脂砂造型、由高强度铸铁资料铸造而成，提升机床刚性及精度 ；
2、整机为全封关防护，机床造型美观，操作、维建方便 ；
3、C3级丝杆，带预拉结构，解除部门热延长，丝杆轴承选取自光滑，耽搁轴承寿命 ；
4、主轴选取高快主轴单元，前端迷宫设计，并带气幕 ；ぶ澳，预防切削液进入主轴轴承 ；
5、刀库选取24把刀臂式刀库，质量靠得住，机能不变 ；
6、机床螺排排削，水箱前置设计，人道化，高效能，双层水箱过滤系统结构，为工件加工提供优良的切削液。
利用领域
APPLICATION AREA
本机床合用于中大型箱体类、阀门类、壳体类、盘类等复杂零件的加工，宽泛利用于汽车、模具、机械造作行业。

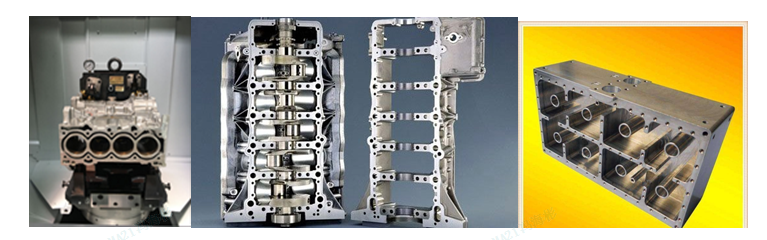

加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单元 |
H-13 |
|
三轴行程X/Y/Z |
mm |
1350/850/750 |
|
主轴端面到工作台中心距离 |
mm |
90～840 |
|
主轴轴心到工作台面距离 |
mm |
50～900 |
|
最大工件尺寸 |
mm |
φ1450×950 |
|
工作台尺寸 |
mm |
630×630 |
|
工作台承沉 |
Kg |
1200 |
|
最幼设定单元 |
Deg(°) |
1 |
|
最高转快 |
r/min |
6000 |
|
刀柄规格 |
/ |
BT50 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
400 |
|
切削进给快率领域 |
mm/min |
1-10000 |
|
X、Y、Z轴快移快率 |
m/min |
20/20/20 |
备注：以上所有图片仅供参考，以现实交付为准 ；本公司产品不休改进，上述资料若有调换，恕不另行通知。
